Mold Flow Analysis คือกระบวนการจำลองการไหลของพลาสติกเหลวในแม่พิมพ์ด้วยคอมพิวเตอร์ก่อนการสร้างแม่พิมพ์เหล็กจริง ถือเป็นเครื่องมือเชิงกลยุทธ์ที่ช่วยให้ผู้ประกอบการประเมินความเสี่ยงและทำนายปัญหาคุณภาพชิ้นงาน เช่น รอยยุบ การบิดงอ หรือจุดกักเก็บอากาศได้อย่างแม่นยำ การนำข้อมูลเชิงลึกมาปรับแก้ดีไซน์ เลือกเกรดวัสดุ และตั้งค่าระบบหล่อเย็นล่วงหน้า จะช่วยลดจำนวนรอบ Tryout หน้าเครื่องจักรได้อย่างมหาศาล ส่งผลให้ธุรกิจสามารถควบคุมต้นทุนรวมของโปรเจกต์ไม่ให้บานปลาย และเร่งระยะเวลาส่งมอบสินค้าออกสู่ตลาดได้อย่างมีประสิทธิภาพสูงสุด
หากคุณเป็นผู้ประกอบการในอุตสาหกรรมผลิตพลาสติกและแม่พิมพ์ ย่อมเข้าใจดีว่าความแม่นยำคือหัวใจสำคัญในการผลิต แต่ในขณะเดียวกัน คุณก็อาจเคยพบปัญหาต่าง ๆ เช่น แม่พิมพ์ไม่สามารถผลิตชิ้นงานได้ตามที่ต้องการ หรือปัญหาคุณภาพชิ้นงานจากการผลิตที่ไม่สมบูรณ์ ดังนั้น เพื่อก้าวข้ามอุปสรรคเหล่านี้การทำ Mold Flow Analysis คือคำตอบ ซึ่งจะช่วยทำนายปัญหาที่อาจเกิดขึ้นได้ล่วงหน้าและปรับการออกแบบก่อนการผลิตจริง นำไปสู่การลดต้นทุนได้อย่างมีประสิทธิภาพ
Mold Flow คืออะไร ?
Mold Flow คือ กระบวนการจำลองการฉีดพลาสติกผ่านซอฟต์แวร์ เพื่อวิเคราะห์พฤติกรรมการไหลของพลาสติกในแม่พิมพ์ ช่วยให้สามารถทำนายการไหล การอัดแน่น การเย็นตัว และการคดงอของชิ้นงานในแม่พิมพ์แบบเสมือนจริง โดยการใช้ข้อมูลต่าง ๆ เช่น รูปร่างของชิ้นงาน แม่พิมพ์ วัสดุพลาสติก และ เงื่อนไขการฉีด
การทำ Mold Flow Analysis จะช่วยให้ผู้ผลิตสามารถตรวจสอบปัญหาที่อาจเกิดขึ้น เช่น ชิ้นงานแหว่ง มีฟองอากาศ มีรอยยุบหรือการบิดงอก่อนที่จะลงมือผลิตแม่พิมพ์ ซึ่งจะช่วยลดความเสี่ยงในการสร้างแม่พิมพ์ที่ไม่สามารถใช้งานได้จริง
ทำไมต้องทำ Mold Flow Analysis ก่อนพิมพ์จริง
- ลดความเสี่ยงทำแม่พิมพ์แล้วใช้ไม่ได้ก่อนเริ่มต้นทำการผลิตจริง
- ยืนยันความเหมาะสมของดีไซน์ตั้งแต่ช่วงกระบวนการเริ่มต้น
- ออกแบบระบบเกต รันเนอร์ ช่องลมอย่างเหมาะสม ช่วยให้การไหลของพลาสติกในแม่พิมพ์เป็นไปอย่างสมดุล และลดปัญหาต่าง ๆในการผลิต
ซอฟต์แวร์ที่นิยมใช้ใน Mold Flow Analysis
- Autodesk Moldflow : ซอฟต์แวร์ที่ใช้ในการจำลองการไหลของพลาสติกเพื่อทำนายพฤติกรรมการฉีดพลาสติกในแม่พิมพ์
- Moldex3D : ซอฟต์แวร์ที่ใช้ในการจำลองกระบวนการฉีดพลาสติกที่มีฟีเจอร์การวิเคราะห์การไหลของพลาสติกที่หลากหลาย
- Sigmasoft : ซอฟต์แวร์ที่ใช้สำหรับการวิเคราะห์การไหลและการแข็งตัวของพลาสติกหลอม
กระบวนการทำ Mold Flow Analysis ที่ผู้ประกอบการควรรู้
การเข้าใจขั้นตอนการทำ Mold Flow Analysis จะช่วยให้ผู้ประกอบการสามารถสื่อสารกับทีมงาน และตัดสินใจได้อย่างแม่นยำ พร้อมมองเห็นภาพรวมของการป้องกันปัญหาก่อนเริ่มต้นการผลิตจริง ประกอบด้วยขั้นตอนหลักดังต่อไปนี้
1. การเตรียมข้อมูลแม่พิมพ์
รวบรวมข้อมูลตั้งต้นให้แม่นยำที่สุด ทั้งไฟล์ 3D CAD ของชิ้นงาน กำหนดขนาดและรูปแบบของโพรงแม่พิมพ์ รวมถึงระบุชนิดและเกรดของเม็ดพลาสติกที่จะใช้งานจริงและตัวแปรเบื้องต้นในการฉีด เช่น อุณหภูมิหลอมเหลว อุณหภูมิแม่พิมพ์ และแรงดันการฉีด เพื่อให้ผลลัพธ์การจำลองมีความใกล้เคียงกับสถานการณ์จริงหน้าเครื่องจักรมากที่สุด
2. การเลือกซอฟต์แวร์ที่เหมาะสม
การเลือกซอฟต์แวร์ CAE สำหรับงาน Mold Flow ควรพิจารณาจากความซับซ้อนของชิ้นงานและรูปแบบกระบวนการผลิต ซอฟต์แวร์ระดับอุตสาหกรรมที่มีความแม่นยำสูง จะมีฐานข้อมูลของเม็ดพลาสติกที่ครอบคลุมและสามารถวิเคราะห์พฤติกรรมการไหลเชิงลึกได้อย่างมีประสิทธิภาพ
3. การจำลองกระบวนการ

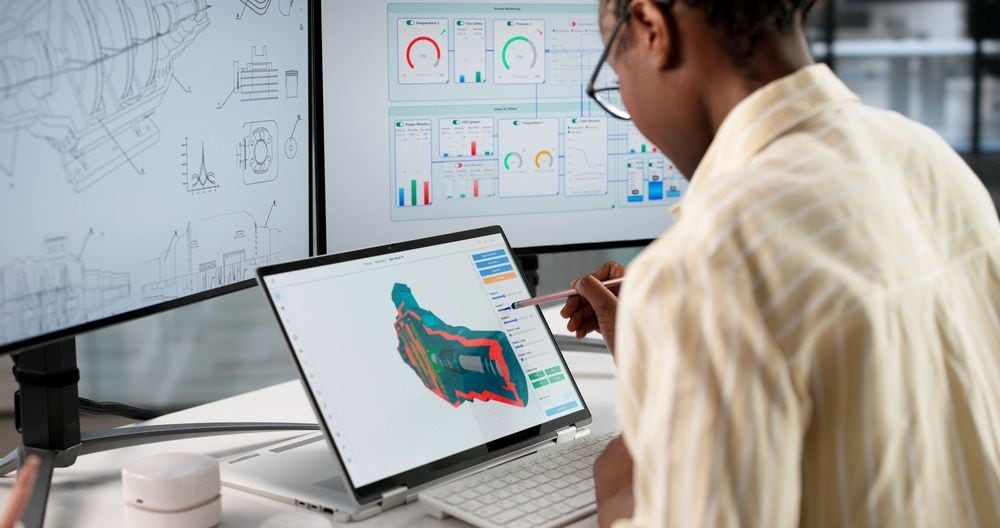

เมื่อป้อนข้อมูลครบถ้วน ระบบจะเริ่มสร้างสถานการณ์จำลองกระบวนการฉีดพลาสติกเสมือนจริงในคอมพิวเตอร์ โดยจะแสดงพฤติกรรมของพลาสติกตั้งแต่จังหวะการฉีด การอัดย้ำ ไปจนถึงขั้นตอนการหล่อเย็น ทำให้เห็นภาพรวมทั้งหมดว่า พลาสติกเหลววิ่งเข้าไปในโพรงแม่พิมพ์ทิศทางใด มีจุดไหนที่ไหลไปไม่ถึง หรือมีอุณหภูมิสะสมจุดใดมากเกินไป เพื่อประเมินความเสี่ยงทั้งหมดก่อนเริ่มต้นกัดเหล็กทำแม่พิมพ์จริง
4. การวิเคราะห์ผล Simulation ด้วยการตรวจสอบจุดที่มีปัญหา
ผลลัพธ์ที่ได้จากการทำ Mold Flow Analysis จะนำมาตีความโดยวิศวกรผู้เชี่ยวชาญ เพื่อค้นหาจุดบกพร่องที่อาจเกิดขึ้นบนชิ้นงาน ไม่ว่าจะเป็นปัญหาพลาสติกฉีดไม่เต็ม จุดกักเก็บอากาศที่อาจทำให้เกิดรอยไหม้ รอยประสานที่ทำให้ชิ้นงานเปราะบาง หรือการโก่งตัวบิดงอหลังการเย็นตัว ช่วยป้องกันโอกาสเกิดของเสียในสายการผลิตได้อย่างมหาศาล
5. การปรับแก้การออกแบบ
หากตรวจพบปัญหา ทีมงานจะดำเนินการปรับแก้การออกแบบบนหน้าจอคอมพิวเตอร์ เช่น การย้ายตำแหน่งทางเข้าพลาสติก การปรับขนาดระบบรันเนอร์ การเพิ่มลดความหนาของผนังชิ้นงาน หรือการปรับปรุงรูปแบบท่อน้ำหล่อเย็น ซึ่งการแก้ไขไฟล์ 3D ในขั้นตอนนี้จะใช้เวลาและงบประมาณน้อยกว่าการไปสั่งแก้หรือตัดต่อแม่พิมพ์เหล็กจริงหลังจากการผลิตไปแล้วหลายเท่าตัว
6. การทดสอบวัสดุหลายเกรด
จุดเด่นของ Mold Flow Analysis คือสามารถสับเปลี่ยนวัสดุเพื่อจำลองผลลัพธ์ได้อย่างไร้ขีดจำกัด ผู้ประกอบการสามารถทดสอบการไหลของพลาสติกต่างชนิดหรือต่างเกรดได้ในระบบ เพื่อเปรียบเทียบดูว่าวัสดุประเภทใดให้ผลลัพธ์ที่ดีที่สุด ทั้งในแง่ของความแข็งแรง อัตราการหดตัว และความคุ้มค่าของต้นทุน โดยไม่ต้องเสียค่าใช้จ่ายและเวลาในการซื้อเม็ดพลาสติกจริงมาทดลองฉีด
7. การใช้ข้อมูลจาก Mold Flow Analysis เพื่อการปรับปรุงการผลิต
หลังกระบวนการทุกอย่างเสร็จสิ้น สามารถส่งข้อมูลไปยังวิศวกรฝ่ายผลิตเพื่อใช้ในการตั้งค่าพารามิเตอร์หน้าเครื่องฉีดพลาสติกจริง ทั้งการกำหนดอุณหภูมิที่เหมาะสม การตั้งแรงดันฉีด และระยะเวลาการหล่อเย็น ช่วยลดเวลาในการลองผิดลองถูกในรอบ Tryout ทำให้สามารถเริ่มกระบวนการผลิตระดับอุตสาหกรรมได้อย่างรวดเร็ว และควบคุมคุณภาพชิ้นงานได้สม่ำเสมอตั้งแต่ล็อตแรก
ประโยชน์ของ Mold Flow Analysis ต่อธุรกิจคุณ
การวิเคราะห์และจำลองการไหลของพลาสติกก่อนเริ่มต้นสร้างแม่พิมพ์จริง เป็นกลยุทธ์สำคัญที่ช่วยสร้างความได้เปรียบทางธุรกิจ ซึ่งผลลัพธ์จากกระบวนนี้สร้างประโยชน์ในหลายมิติ ได้แก่
ลดปัญหาคุณภาพชิ้นงาน
ช่วยทำนายความเสี่ยงและจุดบกพร่องที่อาจเกิดจากการไหลของพลาสติก เช่น รอยยุบ การบิดงอ หรือการหดตัวไม่สม่ำเสมอ ทำให้ปรับแก้ดีไซน์เพื่ออุดช่องโหว่ได้ตั้งแต่เนิ่น ๆ ช่วยลดอัตราการเกิดของเสียในสายการผลิตจริงได้อย่างมีประสิทธิภาพ
ลดรอบ Tryout และเร่งเวลาออกสู่ตลาด
โดยปกติการผลิตแม่พิมพ์ต้องผ่านการทดลองฉีดหน้าเครื่อง (Tryout) หลายรอบเพื่อหาจุดที่ต้องแก้ไข แต่การจำลองล่วงหน้าช่วยลดปัญหาไปแล้วกว่า 80-90% จึงลดจำนวนรอบ Tryout ลงได้อย่างมาก ทำให้เข้าสู่กระบวนการผลิตและส่งมอบสินค้าสู่ตลาดได้เร็วยิ่งขึ้น
ลดต้นทุนรวมทั้งโปรเจกต์
การใช้ซอฟต์แวร์จำลองปัญหาจะช่วยลดความเสี่ยงในการนำแม่พิมพ์กลับมาปรับแก้ เจาะรูเพิ่ม หรือเชื่อมพอกแก้ไขดีไซน์ซ้ำซ้อน ส่งผลให้ธุรกิจสามารถควบคุมงบประมาณรวมของโปรเจกต์ได้อย่างแม่นยำและไม่บานปลาย
เลือกวัสดุและตั้งค่าการฉีดได้แม่นยำตั้งแต่ต้น
สามารถเลือกและเปรียบเทียบเกรดพลาสติกที่ตอบโจทย์ฟังก์ชันของผลิตภัณฑ์ได้ดีที่สุดผ่านระบบ Mold Flow Analysis โดยไม่ต้องเสียต้นทุนและเวลาสั่งซื้อวัสดุจริงมาทดสอบหลายชนิด นอกจากนี้ยังช่วยให้ฝ่ายผลิตได้ค่าพารามิเตอร์เริ่มต้นที่แม่นยำไปปรับตั้งหน้าเครื่องได้ทันที
ปรับแต่งระบบระบายความร้อนให้มีประสิทธิภาพ
ช่วยประเมินการออกแบบท่อน้ำหล่อเย็น เพื่อค้นหาจุดที่มีอุณหภูมิสะสม และปรับระยะเวลาการหล่อเย็นให้เหมาะสม ซึ่งการระบายความร้อนที่ดีคือหัวใจสำคัญในการลดเวลาการทำงานต่อรอบ และเพิ่มปริมาณการผลิตต่อวัน
สื่อสารกันภายในทีมได้ง่ายขึ้น
ผลการจำลองจะถูกแปลงเป็นรายงานภาพ เช่น แผนภาพสี และกราฟข้อมูลที่ดูเข้าใจง่าย ช่วยให้ทีมออกแบบ ทีมสร้างแม่พิมพ์ และฝ่ายผลิต เห็นภาพปัญหาและคุยบนฐานข้อมูลเดียวกัน ลดความคลาดเคลื่อนในการทำงานร่วมกัน
ใช้เป็นข้อมูลอ้างอิงสำหรับรองรับการเปลี่ยนแปลงในอนาคต
รายงาน Mold Flow Analysis สามารถจัดเก็บเป็นเอกสารอ้างอิงทางวิศวกรรมได้อย่างเป็นระบบ หากในอนาคตธุรกิจต้องการปรับปรุงดีไซน์ผลิตภัณฑ์ เปลี่ยนเกรดวัสดุ หรือแม้กระทั่งเปลี่ยนผู้รับเหมาฉีดงาน ก็สามารถนำข้อมูลชุดนี้ไปเป็นมาตรฐานในการต่อยอดได้ทันที
การทำ Mold Flow Analysis ก่อนการผลิตจริงเป็นการลงทุนที่คุ้มค่า เพราะช่วยลดความเสี่ยง เพิ่มประสิทธิภาพการผลิต และลดต้นทุนที่เกี่ยวข้องกับการปรับปรุงแม่พิมพ์หลังการผลิต หากคุณกำลังมองหาโรงงานทำแม่พิมพ์ที่มีประสบการณ์ Molder Enterprise พร้อมให้บริการด้วยการออกแบบแม่พิมพ์ที่ตรงตามความต้องการของธุรกิจคุณ โดยใช้ Mold Flow Analysis ที่ทันสมัยเพื่อการผลิตที่มีประสิทธิภาพสูงสุด สอบถามข้อมูลเพิ่มเติมที่เบอร์ 034-476-173
ข้อมูลอ้างอิง
- Injection Molding Methods Design, Optimization and Simulation of Plastic Cap by Mold Flow Analysis. สืบค้นเมื่อวันที่ 22 มิถุนายน 2569 จาก https://www.slideshare.net/slideshow/irjet-injection-molding-methods-design-optimization-and-simulation-of-plastic-cap-by-mold-flow-analysis/239080512#1
คำถามที่พบบ่อยเกี่ยวกับ Mold Flow Analysis (FAQs)
Q : การทำ Mold Flow Analysis ใช้ระยะเวลาวิเคราะห์นานแค่ไหน ?
A : โดยทั่วไปใช้เวลาประมาณ 1-3 วันทำการ ทั้งนี้ขึ้นอยู่กับความซับซ้อนของรูปทรงชิ้นงาน ขนาดของโปรเจกต์ และรายละเอียดของระบบหล่อเย็นที่ต้องการวิเคราะห์เชิงลึก
Q : ชิ้นงานพลาสติกทุกประเภทจำเป็นต้องทำ Mold Flow เสมอไปหรือไม่ ?
A : ไม่จำเป็นเสมอไป ชิ้นงานที่มีรูปทรงเรียบง่ายและมีความหนาสม่ำเสมออาจข้ามขั้นตอนนี้ได้ แต่กระบวนการนี้จะคุ้มค่าอย่างยิ่งสำหรับชิ้นงานที่มีความซับซ้อนสูง ผนังบาง ชิ้นส่วนที่รับแรงกระแทก หรือโปรเจกต์แม่พิมพ์ที่มีมูลค่าการลงทุนสูง
Q : ผู้ประกอบการต้องเตรียมไฟล์นามสกุลใดให้ทีมวิศวกรเพื่อเริ่มการวิเคราะห์ ?
A : ควรเตรียมไฟล์ 3D CAD ที่เป็นมาตรฐานกลาง เช่น .STEP, .IGES หรือ .X_T (Parasolid) เพื่อให้ซอฟต์แวร์วิเคราะห์สามารถอ่านค่าพื้นผิวและสร้างโครงข่ายได้อย่างสมบูรณ์แบบ
Q : เทคโนโลยีการจำลองนี้ สามารถใช้กับอุตสาหกรรมอื่นนอกจากพลาสติกได้หรือไม่ ?
A : ได้ ซอฟต์แวร์ระดับอุตสาหกรรมหลายแบรนด์มีโมดูลที่รองรับการจำลองพฤติกรรมการไหลของวัสดุประเภทอื่น ๆ เช่น การหล่อยาง หรือการหล่อโลหะแรงดันสูง ซึ่งมีค่าความหนืดและจุดหลอมเหลวที่แตกต่างกัน
