KeyTakeaways
แม่พิมพ์ Die และ Mold นั้น มีความแตกต่างกันที่สถานะของวัสดุก่อนขึ้นรูปและกลไกการทำงานเป็นหลัก โดย Mold คือแม่พิมพ์ที่มีโพรง ออกแบบมาเพื่อรองรับวัสดุในสถานะของเหลวหรือของหนืดให้ไหลเข้าไปเติมเต็มแล้วแข็งตัวตามรูปทรง ในขณะที่ Die คือเครื่องมือกลที่ใช้แรงกระทำทางกล เช่น การกด ตัด หรือดัด เพื่อขึ้นรูปวัสดุที่อยู่ในสถานะของแข็ง การเข้าใจความแตกต่างระหว่างแม่พิมพ์สองประเภท จึงเป็นกุญแจสำคัญที่ช่วยให้ผู้ประกอบการสามารถตัดสินใจเลือกกระบวนการผลิตได้อย่างถูกต้อง ส่งผลโดยตรงต่อการควบคุมต้นทุน ลดอัตราของเสีย และยกระดับคุณภาพของชิ้นงานในระบบอุตสาหกรรม
แม่พิมพ์ คือหัวใจสำคัญของการขึ้นรูปชิ้นงานในอุตสาหกรรมต่าง ๆ แล้วรู้หรือไม่ว่าแม่พิมพ์มีให้เลือกใช้หลายประเภท ที่นิยมใช้โดยทั่วไป ได้แก่ “Die” และ “Mold”
การเลือกใช้ Die หรือ Mold ในกระบวนการผลิตคือสิ่งสำคัญที่ต้องพิจารณาอย่างรอบคอบในทุกอุตสาหกรรม ไม่ว่าจะเป็นพลาสติก ยาง โลหะ หรืออุปกรณ์ต่าง ๆ ซึ่งการเลือกใช้งานแม่พิมพ์ที่เหมาะสมจะนำไปสู่การเพิ่มประสิทธิภาพการผลิต ลดต้นทุน และทำให้ได้ชิ้นงานที่มีคุณภาพสูงตามความต้องการของตลาด
ทำความรู้จัก Die และ Mold อย่างเจาะลึก
หลายคนอาจเคยได้ยินคำศัพท์ทั้งสองนี้ในโรงงานผลิต แต่อาจยังไม่แน่ใจเรื่องขอบเขตการทำงานที่แน่ชัด ดังนั้น การทำความเข้าใจกลไกและประเภทของงานที่เหมาะสม จะช่วยลดความผิดพลาดในการวางแผนการผลิตและหลีกเลี่ยงการใช้วัสดุที่ไม่ตรงกับกระบวนการ

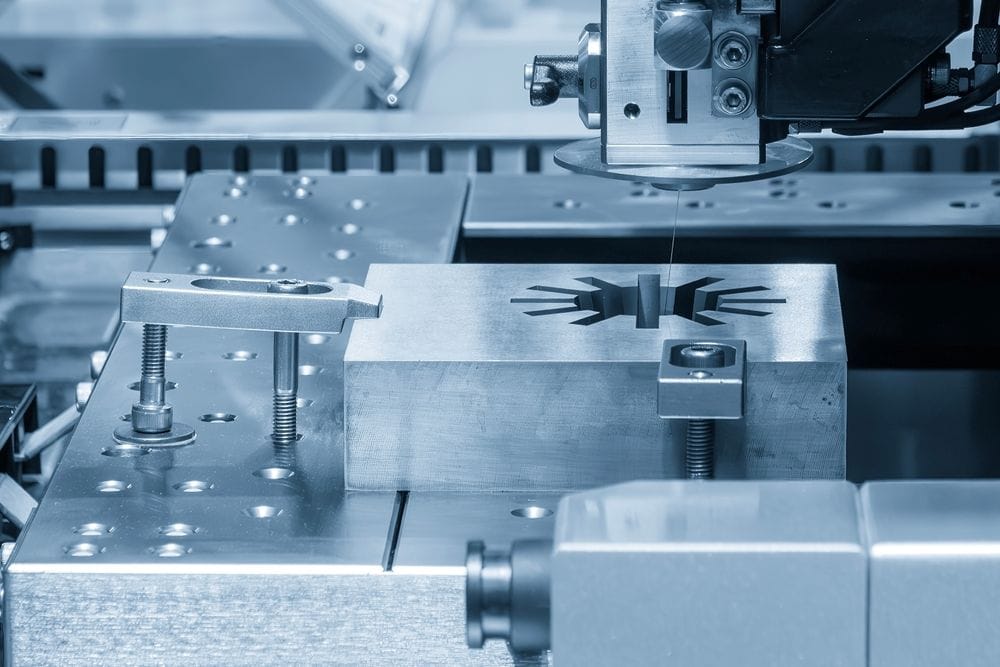

“Die” แม่พิมพ์ปั๊ม ตัด ดัด ใช้ในการขึ้นรูปวัสดุแข็ง
Die คือเครื่องมือทางกล มีหน้าที่เปลี่ยนแปลงรูปทรงของวัสดุที่อยู่ในสถานะของแข็ง โดยไม่ต้องรอให้วัสดุละลายหรือกลายเป็นของเหลวก่อนทำงาน อาศัยแรงกระทำทางกล เช่น แรงกด แรงกระแทก แรงตัด หรือแรงดึง ผ่านเครื่องอัดหรือเครื่องปั๊มขนาดใหญ่ ทำให้วัสดุถูกบังคับให้เปลี่ยนรูปทรงตามหน้าสัมผัสของ Die เช่น การตัดขอบ การพับดัด หรือการรีดให้เป็นเส้นยาว ปัจจัยสำคัญที่ต้องควบคุมเพื่อความแม่นยำในการผลิตคือ แรงกดและการสปริงตัวกลับของวัสดุ
ตัวอย่างการใช้งาน Die
- การปั๊มตัวถังรถยนต์จากแผ่นเหล็ก
- การรีดโครงอะลูมิเนียมโปรไฟล์สำหรับงานก่อสร้าง
- การปั๊มขึ้นรูปชิ้นส่วนอิเล็กทรอนิกส์จากแผ่นทองแดง

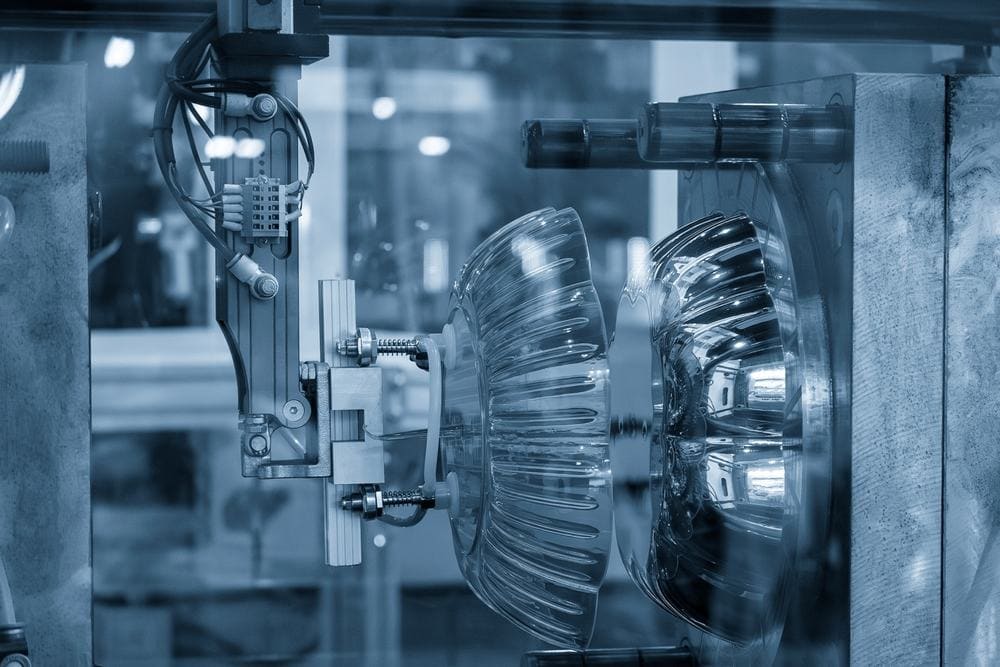

“Mold” แม่พิมพ์ที่ใช้ในการขึ้นรูปวัสดุที่เป็นของเหลวหรือของหนืด
Mold คือแม่พิมพ์ที่มีลักษณะเป็นบล็อกปิดและมีโพรงว่างอยู่ภายใน ออกแบบมาเพื่อเป็นเบ้าหล่อรองรับวัสดุที่มีคุณสมบัติไหลได้ เช่น พลาสติกหลอมเหลว ยาง หรือโลหะหลอมเหลว จากนั้นจะถูกฉีด เท หรือเป่า เข้าไปเติมเต็มโพรงภายในแม่พิมพ์ เมื่อวัสดุเย็นตัวลงหรือเกิดปฏิกิริยาทางเคมีจนแข็งตัว ก็จะถูกปลดออกจากแม่พิมพ์ได้เป็นชิ้นงานที่มีรูปทรงตามโพรงนั้น ปัจจัยที่ต้องควบคุมในการขึ้นรูปด้วย Mold ได้แก่ อุณหภูมิหลอมเหลว การไหลของวัสดุ และอัตราการหดตัว
ตัวอย่างการใช้งาน Mold
- การฉีดชิ้นส่วนพลาสติกสำหรับคอนโซลรถยนต์ (Injection Molding)
- การเป่าขวดน้ำพลาสติก (Blow Molding)
- การหล่อชิ้นส่วนยางสังเคราะห์
ตารางเปรียบเทียบ Die กับ Mold ต่างกันอย่างไร ?
เพื่อให้เห็นภาพรวมที่ชัดเจนสำหรับผู้ประกอบการที่ต้องการตัดสินใจอย่างรวดเร็ว สามารถสรุปความแตกต่างได้ดังตารางด้านล่างนี้
| ประเด็นเปรียบเทียบ | Die (สำหรับขึ้นรูปวัสดุแข็ง) | Mold (สำหรับขึ้นรูปวัสดุเหลวหรือหนืด) |
| สถานะของวัสดุก่อนขึ้นรูป | ของแข็ง | ของเหลว วัสดุหนืด หรือวัสดุที่มีคุณสมบัติไหลได้ |
| หลักการขึ้นรูปพื้นฐาน | ใช้แรงกด แรงตัด แรงดึง หรือแรงกระแทก | ใช้วิธีการเติมเต็มโพรงแล้วรอให้แข็งตัว |
| กระบวนการผลิตที่เกี่ยวข้อง |
|
|
| ตัวแปรสำคัญด้านคุณภาพ |
|
|
| กลุ่มอุตสาหกรรมหลัก | งานโลหะแผ่น, งานรีดอะลูมิเนียม, งานโครงสร้าง | งานพลาสติก, บรรจุภัณฑ์, งานชิ้นส่วนยาง |
สำรวจวัสดุที่ใช้ผลิตชิ้นงาน Die และ Mold
ประเภทของวัสดุ เป็นตัวแปรสำคัญที่สุดในการตัดสินใจว่าจะใช้แม่พิมพ์ประเภทใด เพราะคุณสมบัติทางกายภาพของวัสดุจะตอบสนองต่อแรงและความร้อนที่แตกต่างกัน
วัสดุที่ใช้ผลิตชิ้นงานด้วย Die
วัสดุที่เหมาะสมกับการใช้ Die ต้องมีความสามารถในการยืดตัวหรือความสามารถในการถูกตีแผ่โดยไม่แตกหักเมื่อได้รับแรงกระทำ เช่น
- โลหะแผ่น : เช่น เหล็กกล้า เหล็กชุบสังกะสี สำหรับงานปั๊มขึ้นรูป
- อะลูมิเนียมแท่ง : สำหรับนำมารีดร้อนผ่านหน้าไดร์ให้เป็นเส้นโปรไฟล์
- ลวดและท่อโลหะ : ทองแดง ทองเหลือง สำหรับการดัดหรือการดึงลดขนาด
วัสดุที่ใช้ผลิตชิ้นงานด้วย Mold
วัสดุที่เหมาะสมกับ Mold ต้องมีคุณสมบัติที่สามารถเปลี่ยนสถานะเป็นของเหลวหรือของหนืดได้เมื่อได้รับความร้อน และสามารถแข็งตัวกลับเป็นรูปทรงได้
- เทอร์โมพลาสติก : เช่น PP, PET, ABS, HDPE ซึ่งเมื่อหลอมละลายแล้วสามารถฉีดเข้าแม่พิมพ์ได้ง่าย
- ยางและซิลิโคน : ยางธรรมชาติ ยางสังเคราะห์ (EPDM) สำหรับงานหล่อยาง
- โลหะหลอมเหลว : อะลูมิเนียม ซิงก์ ในกระบวนการหล่อโลหะแรงดันสูง
แนวคิดการเลือกใช้ Die vs Mold ในธุรกิจ
การวางแผนเชิงกลยุทธ์ด้านการผลิต ต้องพิจารณาความสอดคล้องระหว่างประเภทของแม่พิมพ์และเป้าหมายทางธุรกิจ เพื่อให้ได้ผลตอบแทนจากการลงทุน (ROI) ที่คุ้มค่าที่สุด
ธุรกิจที่ใช้แม่พิมพ์แบบ Die
เหมาะสำหรับธุรกิจที่ต้องการผลิตชิ้นส่วนโครงสร้างที่มีความแข็งแรงสูง หรือชิ้นงานที่ต้องการปริมาณการผลิตจำนวนมากในเวลาอันรวดเร็ว (High-volume Mass Production)
- อุตสาหกรรมยานยนต์ : การปั๊มประตู ฝากระโปรง หรือโครงสร้างแชสซีรถยนต์
- อุตสาหกรรมเครื่องใช้ไฟฟ้า : การปั๊มโครงตู้เย็น กรอบทีวี หรือแผ่นระบายความร้อน
- อุตสาหกรรมก่อสร้าง : การผลิตรางน้ำ หลังคาเมทัลชีต หรือโครงหน้าต่างอะลูมิเนียม
ธุรกิจที่ใช้แม่พิมพ์แบบ Mold
เหมาะสำหรับธุรกิจที่ต้องการชิ้นงานที่มีความซับซ้อนสูง มีรายละเอียดพื้นผิวที่ต้องการความประณีต และต้องการลดน้ำหนักของผลิตภัณฑ์โดยยังคงฟังก์ชันการใช้งานไว้
- อุตสาหกรรมบรรจุภัณฑ์ : การผลิตขวดน้ำดื่ม ขวดเครื่องสำอาง หรือฝาปิด
- อุตสาหกรรมอุปกรณ์ทางการแพทย์ : กระบอกฉีดยา หลอดทดลอง หรือชิ้นส่วนพลาสติกสำหรับเครื่องมือแพทย์
- อุตสาหกรรมสินค้าอุปโภคบริโภค : ของเล่นเด็ก เก้าอี้พลาสติก หรือชิ้นส่วนตกแต่งภายในรถยนต์
การเลือกใช้ Mold หรือ Die ขึ้นอยู่กับลักษณะของผลิตภัณฑ์และวัสดุที่ใช้ หากธุรกิจของคุณมุ่งเน้นการผลิตชิ้นส่วนพลาสติกหรือยาง Mold เป็นทางเลือกที่ดีที่สุด แต่หากคุณเน้นการผลิตชิ้นส่วนโลหะหรือวัสดุแข็งที่มีปริมาณมาก Die จะเป็นตัวเลือกที่เหมาะสมกว่า
หากคุณกำลังมองหาบริษัทฉีดพลาสติกที่มีประสบการณ์ในการออกแบบ ผลิตแม่พิมพ์ และรับขึ้นรูปพลาสติกที่ตอบโจทย์ธุรกิจของคุณ Molder Enterprise พร้อมให้บริการครบวงจร มั่นใจในคุณภาพ ส่งมอบงานตรงเวลา สอบถามข้อมูลเพิ่มเติมที่เบอร์ 034-476-173
ข้อมูลอ้างอิง
- What are Mould and Die. สืบค้นเมื่อวันที่ 19 มิถุนายน 2569 จาก https://www.mstma.org.my/about-us/what-are-mould-and-die/
คำถามที่พบบ่อยเกี่ยวกับแม่พิมพ์ Die และ Mold (FAQs)
Q : การบำรุงรักษาแม่พิมพ์ Mold มีความซับซ้อนกว่า Die หรือไม่ ?
A : โดยทั่วไป Mold มักมีระบบที่ซับซ้อนกว่า เช่น ระบบหล่อเย็น และระบบปลดชิ้นงาน ทำให้ต้องมีการล้างตะกรันในท่อน้ำและตรวจสอบรอยรั่วอย่างสม่ำเสมอ ในขณะที่ Die จะเน้นไปที่การเจียรลับคมหน้าตัดและการตรวจสอบระยะห่างระหว่างพันช์ (Punch) และดาย (Die) เพื่อป้องกันรอยเยินของชิ้นงาน
Q : อายุการใช้งานของแม่พิมพ์แต่ละประเภทเฉลี่ยอยู่ที่เท่าไร ?
A : อายุการใช้งานขึ้นอยู่กับวัสดุที่ใช้ทำแม่พิมพ์และปริมาณความเค้นที่ได้รับ Mold ที่ใช้ฉีดพลาสติกทั่วไปอาจฉีดได้ถึง 500,000-1,000,000 ช็อต ส่วน Die ที่ใช้ปั๊มโลหะแผ่นหนาอาจต้องมีการลับคมใหม่ทุก ๆ 50,000-100,000 สโตรก ทั้งนี้ ขึ้นอยู่กับความแข็งของวัสดุที่นำมาปั๊มด้วย
Q : ต้นทุนการสร้างแม่พิมพ์ Die และ Mold แบบไหนมีราคาสูงกว่ากัน ?
A : ต้นทุนของแม่พิมพ์ทั้งสองประเภทขึ้นอยู่กับความซับซ้อนของชิ้นงานและวัสดุที่ใช้ทำแม่พิมพ์ แต่โดยเฉลี่ยแล้ว Mold มักมีต้นทุนตั้งต้นสูงกว่า เนื่องจากต้องออกแบบกลไกที่ซับซ้อน ในขณะที่ Die มีโครงสร้างที่ซับซ้อนน้อยกว่า แต่หากเป็น Progressive Die ขนาดใหญ่ที่ใช้ปั๊มชิ้นส่วนยานยนต์ก็จะมีราคาสูงเช่นเดียวกัน
Q : หากต้องการแก้ไขชิ้นงานในภายหลัง สามารถนำแม่พิมพ์เดิมมาปรับปรุงได้หรือไม่ ?
A : การแก้ไขแบบสามารถทำได้ แต่มีข้อจำกัดที่แตกต่างกัน สำหรับแม่พิมพ์แบบ Mold การแก้ไขจะทำได้ง่ายหากเป็นการเพิ่มความหนาของชิ้นงาน เพราะเป็นการกลึงเนื้อแม่พิมพ์ออก แต่ถ้าต้องการลดความหนาจะต้องใช้วิธีเชื่อมพอกโลหะเติมเข้าไปในโพรงแม่พิมพ์ ซึ่งอาจทำให้เกิดรอยตำหนิบนผิวชิ้นงานได้ ส่วนแม่พิมพ์แบบ Die มักจะปรับแก้ได้ง่ายในกรณีที่เป็นการปรับเปลี่ยนมุมพับหรือระยะการเจาะรูเล็กน้อย แต่ต้องระวังเรื่องพิกัดความเผื่อที่อาจเสียไปด้วย ซึ่งการเลือกบริษัทผลิตแม่พิมพ์ที่น่าเชื่อถือจะทำให้การปรับปรุงแม่พิมพ์เป็นเรื่องง่ายขึ้น
